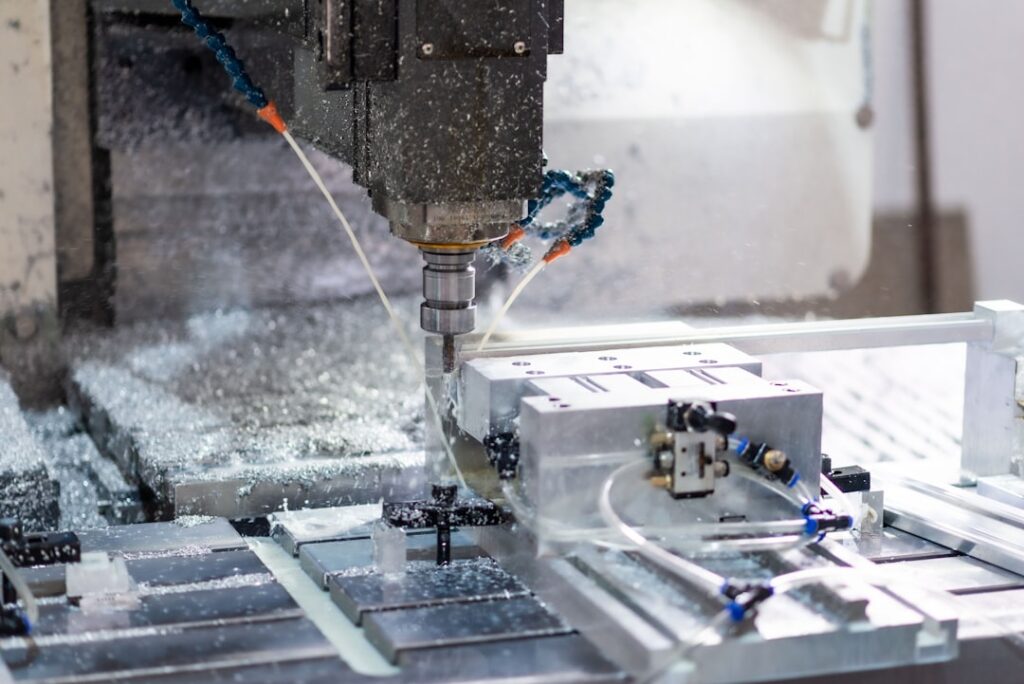

Por qué el archivo 3D no siempre es suficiente
El modelo describe la geometría nominal, pero normalmente no comunica qué superficies son funcionales, qué dimensiones requieren control especial o cómo se utilizará la pieza. Sin este contexto, el fabricante debe asumir tolerancias, material, acabado y método de verificación.
Esas suposiciones afectan costo y plazo. Una tolerancia innecesariamente cerrada puede exigir más montajes, operaciones de acabado e inspección. Una tolerancia ausente puede producir una pieza geométricamente correcta que no cumple su función.
Defina con precisión lo que afecta la función y permita tolerancias razonables en lo que no es crítico.
Archivos recomendados
Para geometría tridimensional, los formatos neutros como STEP suelen preservar mejor los sólidos que archivos triangulados destinados principalmente a visualización o impresión 3D. El plano 2D complementa el modelo con tolerancias, referencias, roscas, acabados y notas de fabricación.
Antes de enviar los archivos, confirme que el modelo corresponda con la revisión vigente, que no tenga cuerpos duplicados o superficies abiertas y que las unidades estén correctamente definidas.
Material y condición de suministro
No basta con indicar aluminio, acero o plástico. La aleación, condición térmica, dureza, norma o equivalencia aceptable pueden cambiar el comportamiento durante el mecanizado y la función final.
También debe definirse si el material será suministrado por el cliente, si requiere certificado, si admite equivalentes y si tendrá tratamientos posteriores. Estas condiciones afectan abastecimiento, estrategia de fabricación y trazabilidad.
Tolerancias funcionales, no tolerancias por defecto
Cada tolerancia debe responder a una función: ajuste, alineación, sellado, rodamiento, interfaz o requisito de desempeño. Aplicar tolerancias cerradas a toda la pieza incrementa la exigencia sin necesariamente crear valor.
Utilice referencias coherentes y evite cadenas dimensionales contradictorias. Si la orientación o posición es crítica, la definición geométrica debe indicar cómo se establecerá y verificará la referencia.
Una tolerancia más cerrada puede exigir procesos, montajes e inspecciones adicionales. Debe justificarse por la función.
Geometrías que aumentan la complejidad
Cavidades profundas, esquinas internas con radios muy pequeños, paredes delgadas, relaciones elevadas entre profundidad y diámetro, accesos restringidos y múltiples orientaciones pueden requerir herramientas especiales o montajes adicionales.
Cuando la función lo permita, aumentar radios internos, reducir profundidades innecesarias, normalizar roscas y facilitar superficies de sujeción puede mejorar fabricabilidad, plazo y costo.
Acabados y tratamientos
La rugosidad debe especificarse donde afecte sellado, fricción, apariencia o desempeño. Términos como acabado fino o superficie pulida son ambiguos si no existe una referencia cuantificable o una muestra aprobada.
Si la pieza será anodizada, niquelada, rectificada, tratada térmicamente o recubierta, debe informarse desde la cotización. El tratamiento puede modificar dimensiones, dureza y secuencia de fabricación.
Cantidad, repetibilidad e inspección
La cantidad influye en la estrategia. Una pieza única puede justificar un montaje flexible; una serie puede requerir dispositivos, estandarización de herramientas y un plan de control repetible.
Defina si requiere informe dimensional, certificado de material, inspección de primera pieza o registros específicos. El alcance de calidad debe formar parte de la cotización y no aparecer únicamente al momento de entregar.
Checklist para solicitar una cotización
Una solicitud completa no solo acelera la cotización: permite comparar propuestas bajo un alcance equivalente.
Dudas comunes.
¿Puedo cotizar únicamente con una muestra física?
Es posible evaluar una muestra, pero puede requerir levantamiento dimensional, escaneo o ingeniería inversa. También será necesario definir material, tolerancias funcionales y criterios de aceptación.
¿Qué formato 3D conviene enviar?
STEP es un formato neutro habitual para intercambiar sólidos. Sin embargo, el formato definitivo debe acordarse con el fabricante según el software y la complejidad del proyecto.
